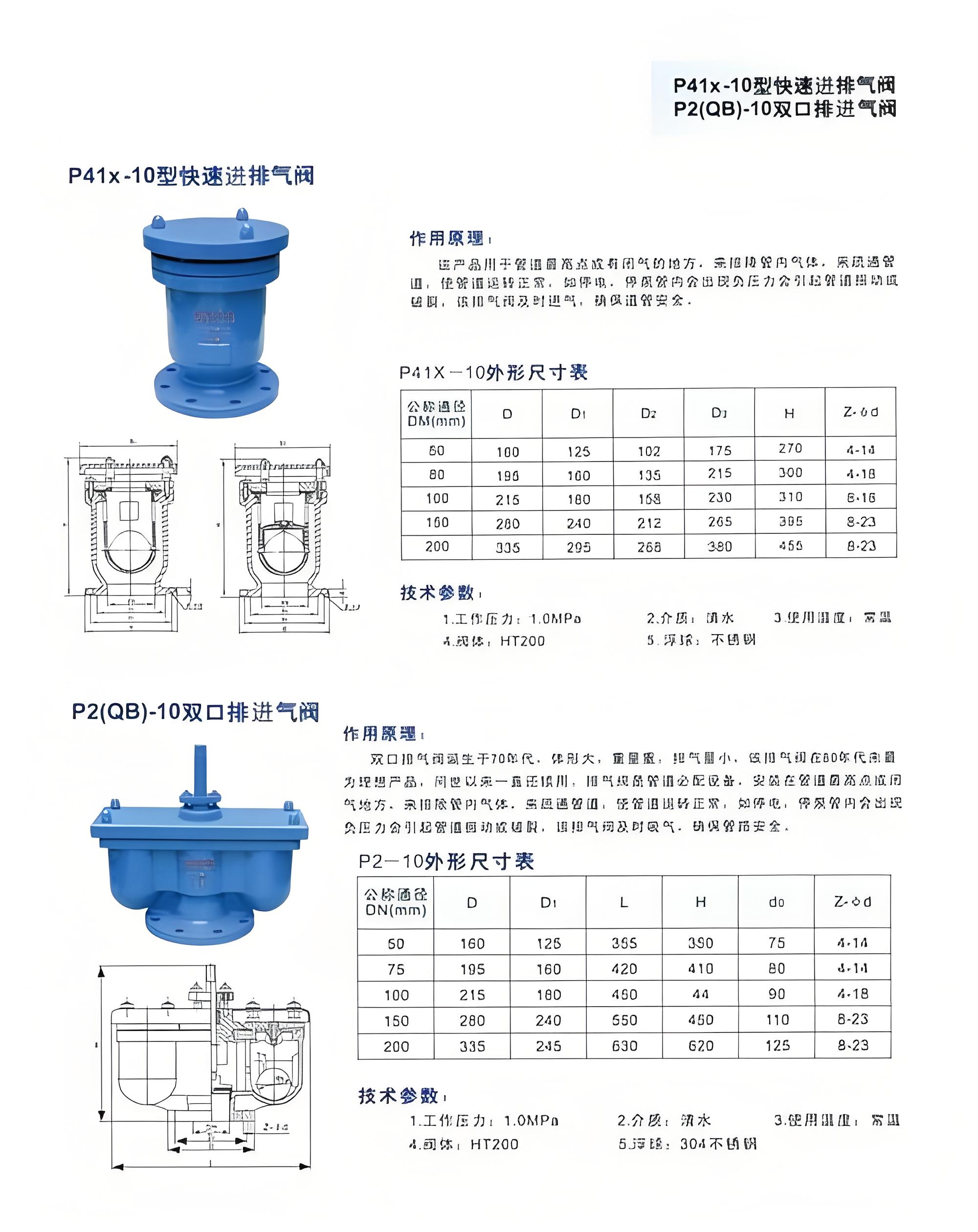

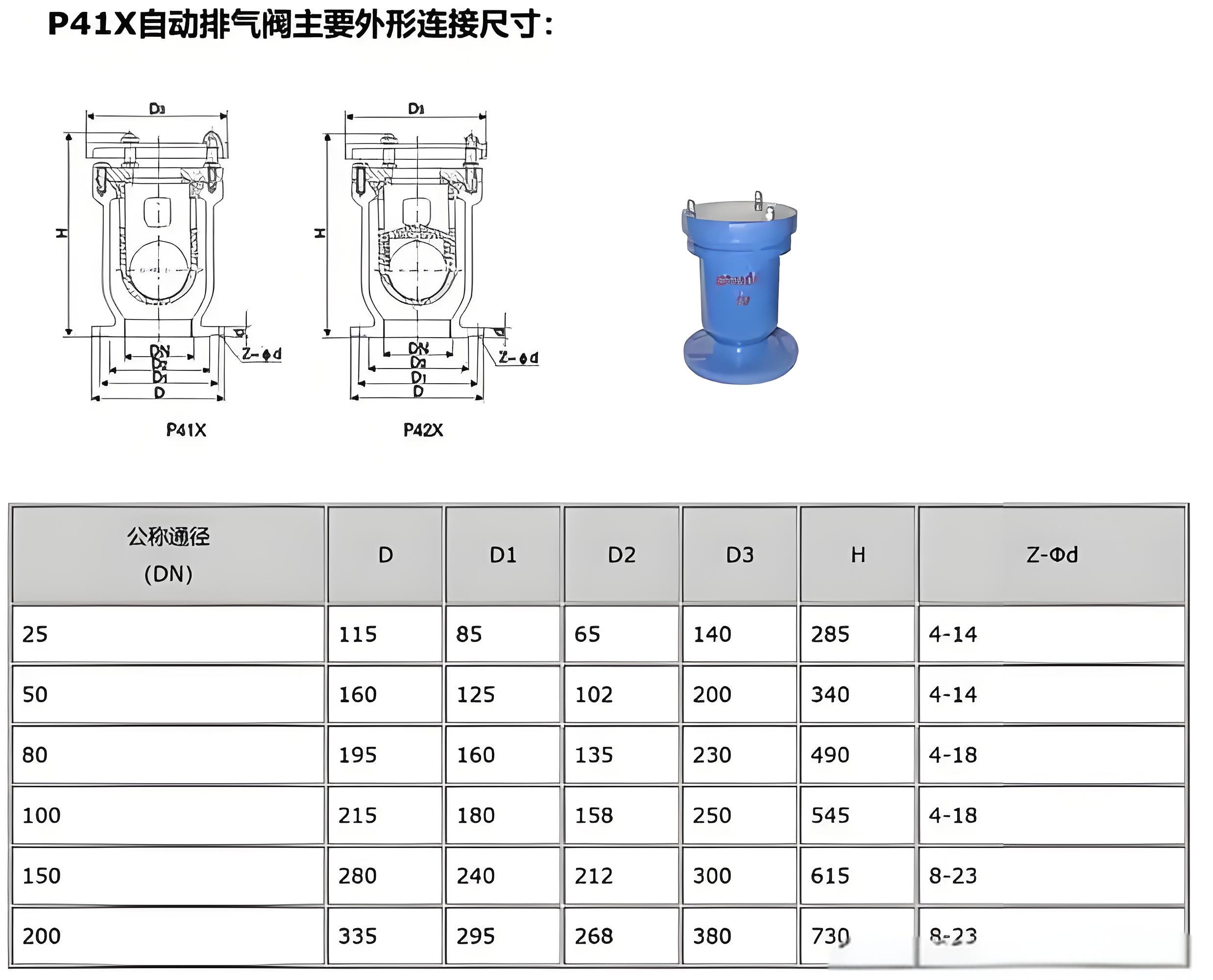

                  排氣閥P41X-10 DN200產品介紹及結構圖





                                    [ 2025-08-29 ]









	P41X-10 型 快速排氣閥 （DN200）是專為 水泵 出水口及 配水管線 設計的管道保護裝置，采用 不銹鋼浮球 與 丁腈橡膠 密封結構，具備自動排氣、補氣及防負壓功能。 ‌

	閥



	核心參數




                  •
		‌公稱通徑‌：DN200
                    •

                  •
		‌閥體材質‌： 灰鑄鐵HT200
                    •

                  •
		‌密封材料‌：丁腈橡膠
                    •

                  •
		‌試驗壓力‌：



                    •
				閥體強度試驗壓力1.5MPa（保持30秒無滲漏）
                      •

                    •
				密封試驗壓力范圍0.05-1.1MPa
                      •



                    •

                  •
		‌排氣流量‌：最大可達同類雙孔閥門的2.8倍
                    •

                  •
		‌響應時間‌：吸氣響應時間小于0.5秒
                    •

                  •
		‌介質溫度‌：0-80℃
                    •

                  •
		‌環境濕度‌：要求低于95%RH ‌
                    •


閥門



	工作原理



	當管道充水時，浮球隨水位上升封閉排氣孔；水位下降時，浮球位移開啟小孔排氣；負壓狀態下快速吸氣防止管道塌陷。 ‌



	排氣閥



	應用場景




                  •
		安裝在離心泵出水口管段高點，消除啟動時的氣囊現象
                    •

                  •
		長距離輸水管線中每隔500-800米設置一組，分段排除溶解氣體 ‌
                    •

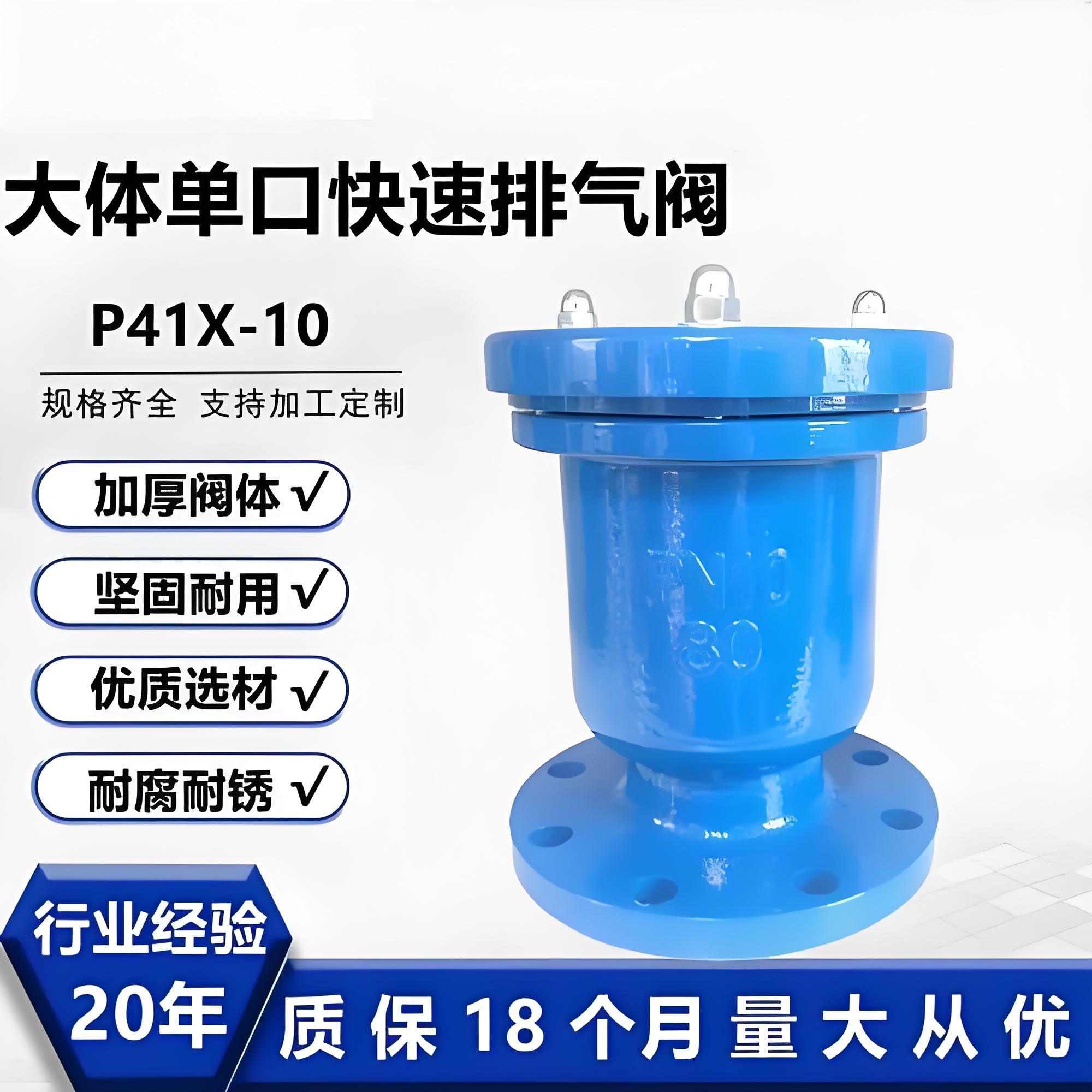

排氣閥P41X-10



	產品特點




                  •
		浮球采用316不銹鋼材質，耐腐蝕性提升60%
                    •

                  •
		密封圈壽命可達10萬次啟閉循環
                    •

                  •
		一體化緊湊結構減少安裝空間需求 ‌
                    •
