                  減壓閥Y43H-16C DN50減壓閥Y43H-16C DN100技術參數





                                    [ 2025-01-07 ]









	Y43H-16C減壓閥是一種先導活塞式減壓閥，由主閥和導閥兩部分組成。主閥包括閥座、主閥盤、活塞、缸套和彈簧等零件，而導閥則包括閥座、閥瓣、膜片、彈簧和調節彈簧等零件。通過調節調節彈簧的壓力來設定出口壓力，利用膜片感知出口壓力的變化，通過導閥的啟閉驅動活塞調節主閥節流部位過流面積的大小，從而實現減壓穩壓功能‌。

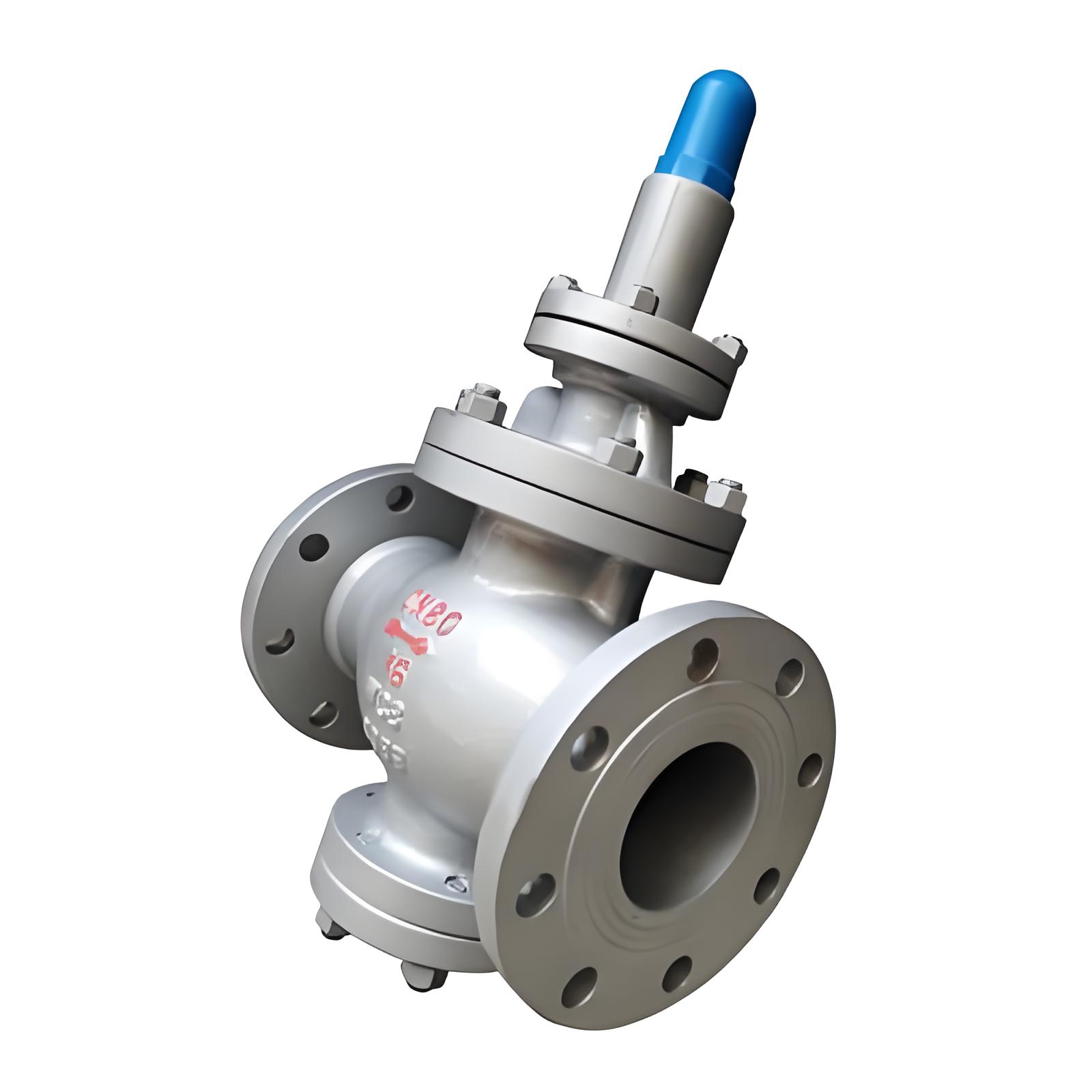

	減壓閥



	應用場景



	主要用于蒸汽管路，適用于城建、化工、冶金、石油、制藥、食品、飲料和環保等行業。它能夠在進口壓力或流量變動時，依靠介質本身的能量自動保持出口壓力在小范圍內波動，具有出色的減壓穩壓性能‌。



	技術參數和性能指標




                  •
		‌公稱壓力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
                    •

                  •
		‌殼體試驗壓力‌：2.4 Mpa、3.75 Mpa、6.0 Mpa、9.6 Mpa、15.0 Mpa、24 Mpa
                    •

                  •
		‌密封試驗壓力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
                    •

                  •
		‌最高進口壓力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
                    •

                  •
		‌出口壓力范圍‌：0.1-1.0 Mpa、0.1-1.6 Mpa、0.1-2.5 Mpa、0.5-3.5 Mpa、0.5-3.5 Mpa、0.5-4.5 Mpa
                    •




	這些參數確保了減壓閥在不同工作環境下都能穩定可靠地運行‌。

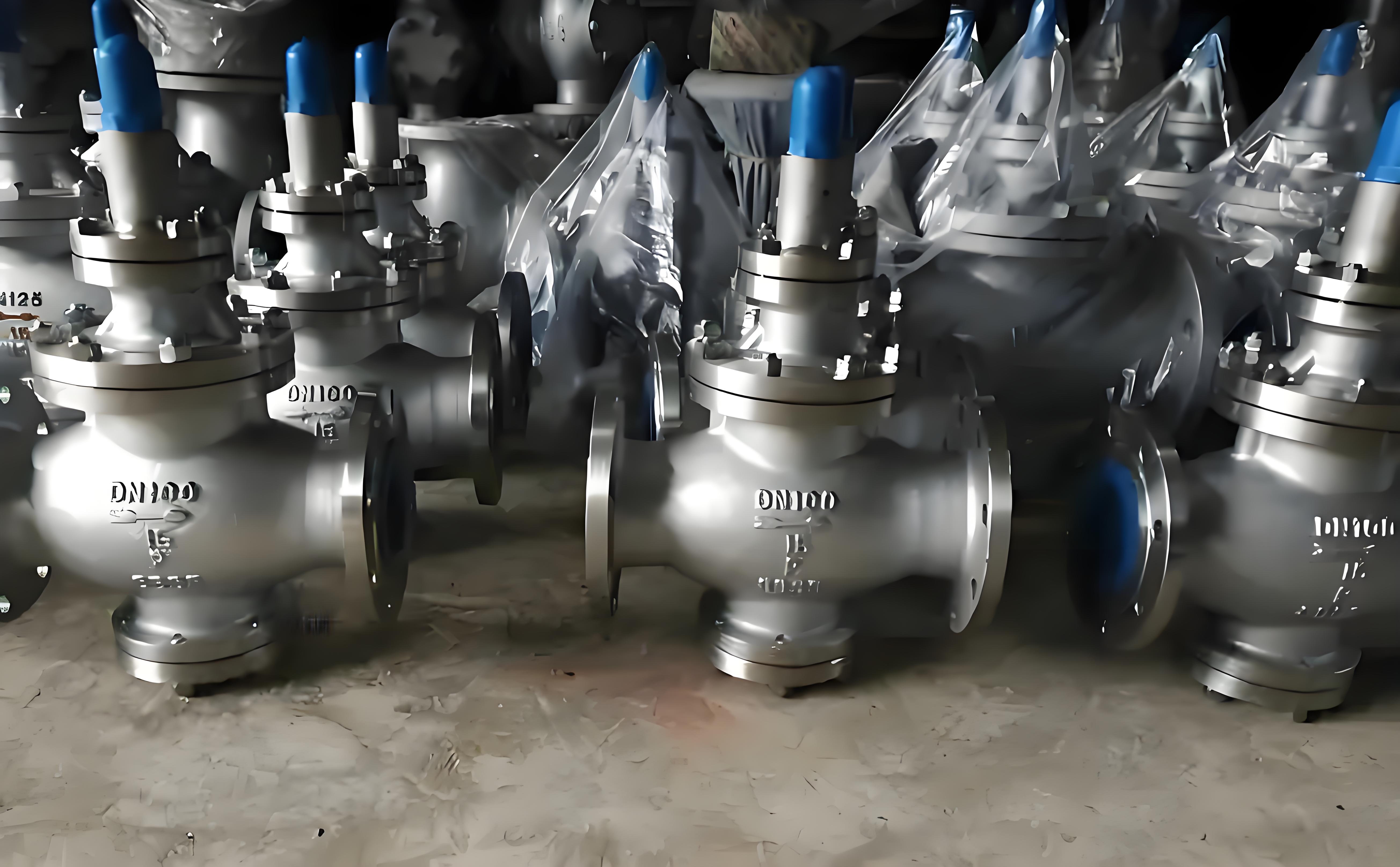

	閥

	產品性能參數




		Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥主要性能參數




				型號

				PN

				進口參數

				出口壓力 / MPa

				出口壓力 / MPa

				適用介質





				溫度 / ℃

				壓力 / MPa





				Y43H-16

				16

				≤200

				1.6

				0.05~1.0

				±0.05

				蒸汽





				Y43H-16C





				Y43H-16Q

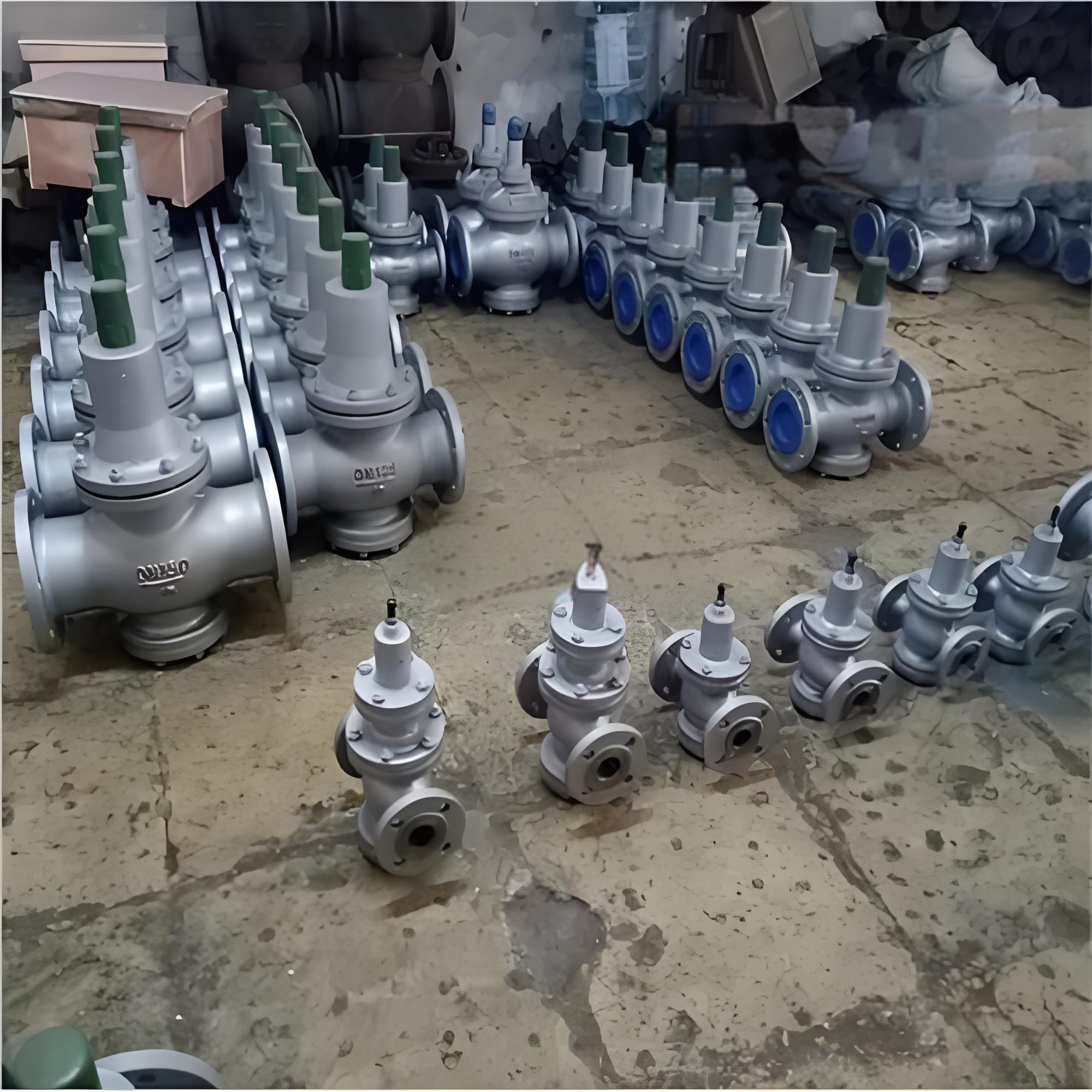

	閥門

	產品零部件材料




		Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥零部件材料




				型號

				材料





				閥體、上閥蓋、下閥蓋

				主副閥瓣、主副閥座、活塞

				主副彈簧

				調節彈簧

				膜片

				活塞環





				Y43H-16

				HT2000

				不銹鋼

				鉻釩鋼

				硅錳鋼

				不銹鋼

				合金耐磨鑄鐵





				Y43H-16C

				WCB





				Y43H-16Q

				QT450-10







	產品外形及結構尺寸




		Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥外形及結構尺寸




				DN

				L

				D

				D1

				D2

				b

				z×ød

				H1

				H2

				重量 / kg





				25

				180

				115

				85

				65

				18

				4×ø18

				100

				290

				16





				32

				200

				135

				100

				78

				18

				4×ø18

				100

				290

				17





				40

				220

				145

				110

				85

				20

				4×ø18

				105

				310

				22





				50

				250

				160

				125

				100

				20

				4×ø18

				105

				310

				24





				65

				280

				180

				145

				120

				20

				4×ø18

				105

				310

				25





				80

				310

				195

				160

				135

				22

				8×ø18

				160

				340

				50





				100

				350

				215

				180

				155

				24

				8×ø18

				160

				340

				52





				125

				400

				245

				210

				185

				26

				8×ø18

				195

				375

				88





				150

				450

				280

				240

				210

				28

				8×ø23

				195

				375

				94





				200

				550

				335

				295

				265

				30

				12×ø23

				225

				475

				151
