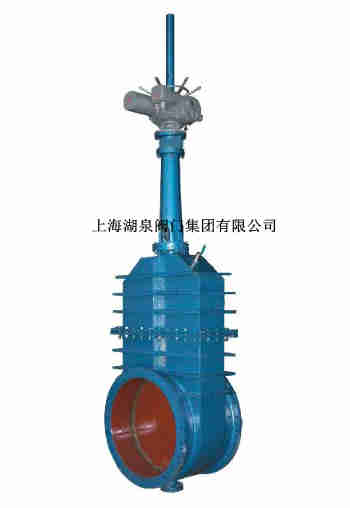

                  請問z942h-100電動閥門什么意思





                                    [ 2022-10-24 ]







                                 請問z942h-100電動閥門什么意思

z----閘閥

9-----電動

4-----法蘭連接

2-----明杠楔式剛性雙閘板

h-----密封面材質是13Cr系列合金鋼

100---kg壓力


	可以叫電動高壓閘閥、電動法蘭式雙閘板閘閥請問z942h-100電動閥門什么意思



產品型號







				Z

				9

				4

				2

				H

				-

				16

				C





				類型

				傳動方式

				連接形式

				結構形式

				密封材料



				公稱壓力

				閥體材料







	電動閥門z942

編號說明







				1

				類型代號

				Z 閘閥





				2

				驅動方式

				4 正齒輪

				5 錐齒輪

				6 氣動

				9 電動





				3

				連接形式

				1 內螺紋

				4 法蘭式

				6 對焊式







				4

				結構形式

				0 明桿彈性楔式單板

				1 明桿楔式單板

				2 楔式雙閘板

				3 平行單板





				5

				密封面材料

				X 橡膠

				H 合金不銹鋼

				Y 硬質合金

				N 尼龍





				6

				公稱壓力

				單位Bar   ＝ 0.1 MPa





				7

				閥體材料

				C 碳鋼

				P 鉻鎳不銹鋼

				R 鉻鎳鈦不銹鋼

				I 鉻鉬鋼







z942h-100電動閥門什么主要性能參數







				Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要性能參數





				型號

				PN

				工作壓力/MPa

				適用介質

				適用溫度

				/℃

				閥體、閥蓋、支架、閘板

				閥桿

				密封面材料

				填料





				Z942H-100

				100

				10.0

				水、蒸 汽、油品

				≤200

				碳素鋼

				鉻不銹 鋼

				堆焊鐵 基合金

				石棉石墨/柔性石墨





				Z942H-100I

				100

				10.0

				蒸汽、 油品

				≤350

				鉻鉬合金鋼

				鉻鉬鈦 不銹鋼

				堆焊硬 質合金

				柔性石墨

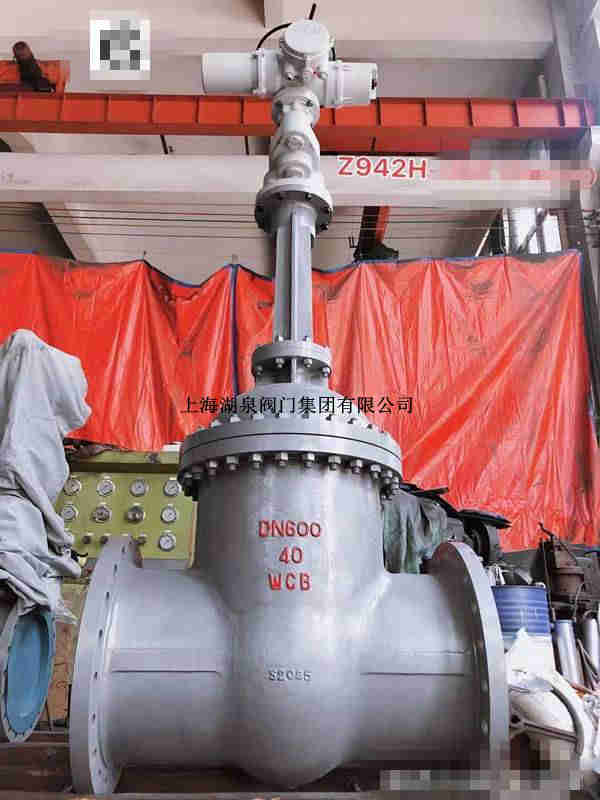

	 z942電動閥門

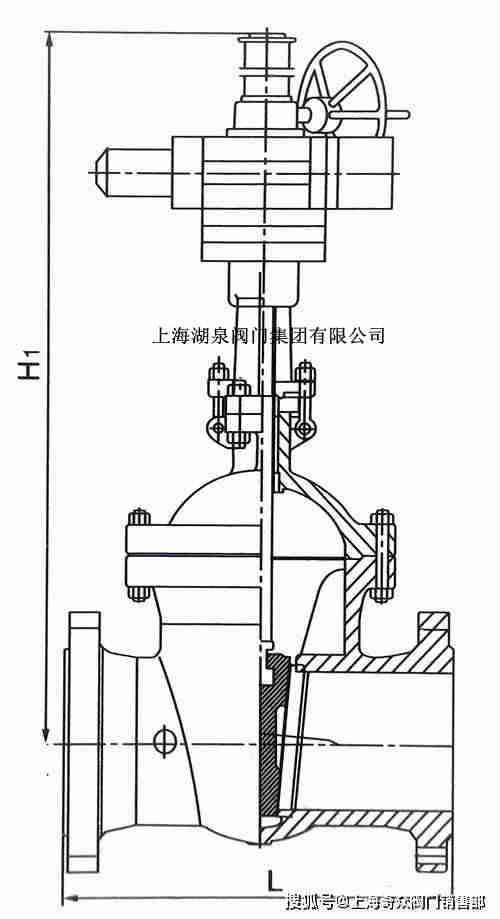

z942h-100電動閥門什么主要外形及結構尺寸







				Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要外形及結構尺寸





				DN

				L

				D

				D1

				D2

				D6

				b

				z×φd

				H

				重量/kg





				125

				400

				310

				250

				210

				176

				42

				8×φ34

				616

				230





				150

				450

				350

				290

				250

				204

				46

				12×φ34

				670

				300





				200

				560

				430

				360

				312

				260

				52

				12×φ41

				730

				456





				225

				650

				470

				400

				362

				287

				56

				12×φ41

				865

				745





				250

				650

				500

				430

				382

				312

				60

				12×φ41

				865

				762
