                  閥門電動裝置DZW45-24W接線方法及安裝使用說明





                                    [ 2024-08-02 ]









	多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

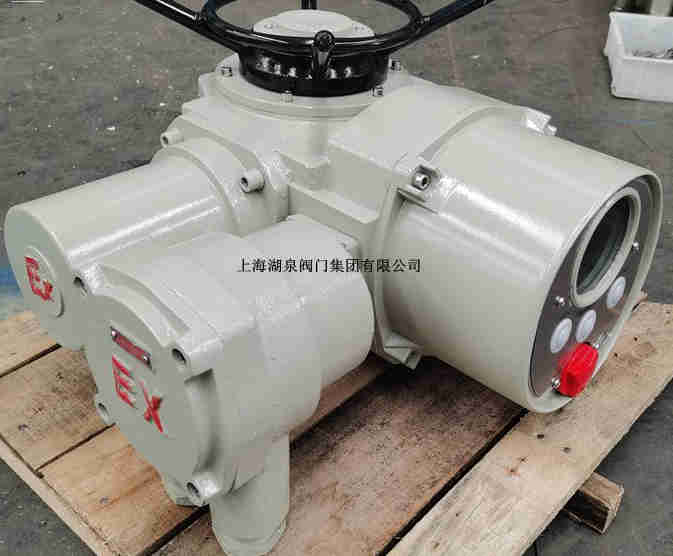

	執行器



	本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。





	電源：常規，三相380V（50Hz）



	特殊，三相660V、415V（50Hz 、60Hz）；



	單相220V、110V（50Hz 、60Hz）



	工作環境：



	環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。



	相對濕度：≤95%（25℃時）。



	防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）



	防護等級：IP55 （特殊訂貨IP65、IP67）。



	工作制：短時10分鐘 （特殊訂貨30分鐘）。

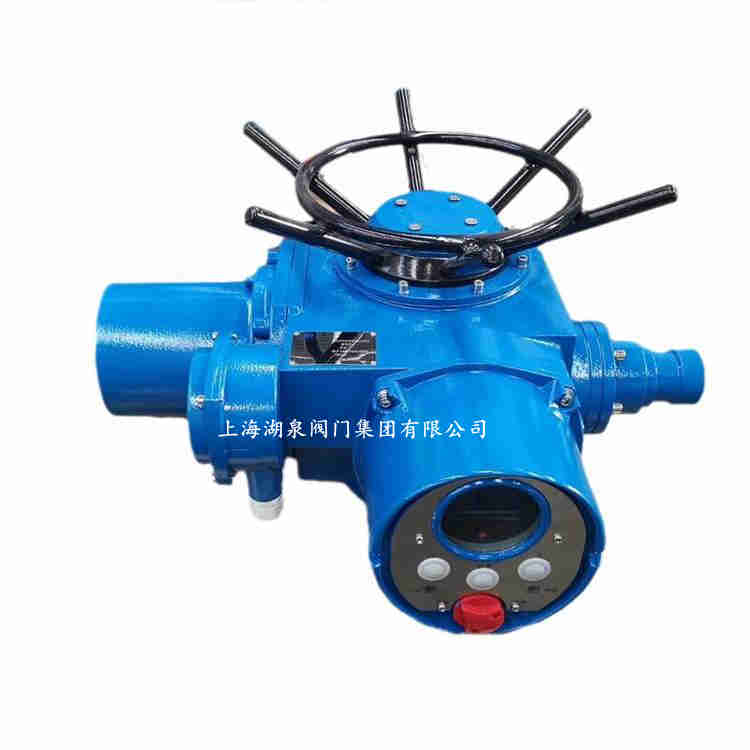

	電動閥



	DZW/Z系列多回轉電動頭特點：



	1、該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；



	2、轉矩控制機構動作可靠，調節方便，轉矩重復精度高；



	3、行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關。





	表1









					型號規格





					公稱轉矩（N·m）





					公稱推力（KN）





					zui大閥桿直徑





					zui大轉圈數（圈）





					手動



					速比





					輸出轉速（r/min）





					電機功率（KW）





					參考重量（Kg）









					Z5





					50





					20





					28





					60





					1:1





					12





					0.12





					28









					Z10





					100





					40





					28





					60





					1:1





					24/36





					0.25/0.37





					45









					Z15





					150





					24/36





					0.37/0.55





					50









					Z20





					200





					100





					40





					60





					1:1





					18/24





					0.37/0.55





					55









					Z30





					300





					18/24





					0.55/0.75





					58









					Z45





					450





					150





					48





					120





					1:1



					(20:1)





					24/36





					1.1/1.5





					110









					Z60





					600





					24/36





					1.5/2.2





					120









					Z90





					900





					200





					60





					120





					1:1



					(25:1)





					24/36





					2.2/3





					139









					Z120





					1200





					24/36





					3/4





					142









					Z180





					1800





					325





					70





					150





					22.5:1





					18/24





					4/5.5





					250









					Z250





					2500





					18/24





					5.5/7.5





					255









					Z350





					3500





					700





					80





					150





					20:1





					18/24





					7.5/10





					330









					Z500





					5000





					18/24





					10/15





					350









	注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）



	注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10



	電機技術參數見表2





	表2









					功率KW





					0.12





					0.25





					0.37





					0.55





					0.75





					1.1





					1.5





					2.2





					3





					4





					5.5





					7.5





					10





					15









					電流A





					0.57





					1.03





					1.38





					2.2





					2.62





					4





					4.12





					5.25





					7.9





					8.87





					12.05





					15.6





					20.5





					26.6
