                  手動閘閥Z45T-10 DN65結構詳細圖解及適用場合





                                    [ 2024-08-06 ]







                                 Z45T 型 暗桿楔式單閘板手動閘閥 PN10～PN16傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。為暗桿楔式閘閥，有普通閘閥及信號閘閥兩種，特別適用于自動噴水滅火系統及消防栓給水系統管路上，也可在其它各種給排水、石油、化工等管道上用以截斷管路水流。

閘閥





	Z45T-10暗桿鑄鐵閘閥主要技術參數：









					型號





					公稱壓力MPa





					試驗壓力MPa





					工作溫度





					使用介質









					密封





					強度









					Z45H-10





					1.0





					1.1





					1.5





					≤100-200℃





					水、蒸汽、油









					Z45W-10









					Z45T-10









					Z45T-16





					1.6





					1.76





					2.4





					≤200℃





					水、蒸汽、油









					Z45W-16









					Z45H-16C









					Z45T-16C









					Z45W-16C







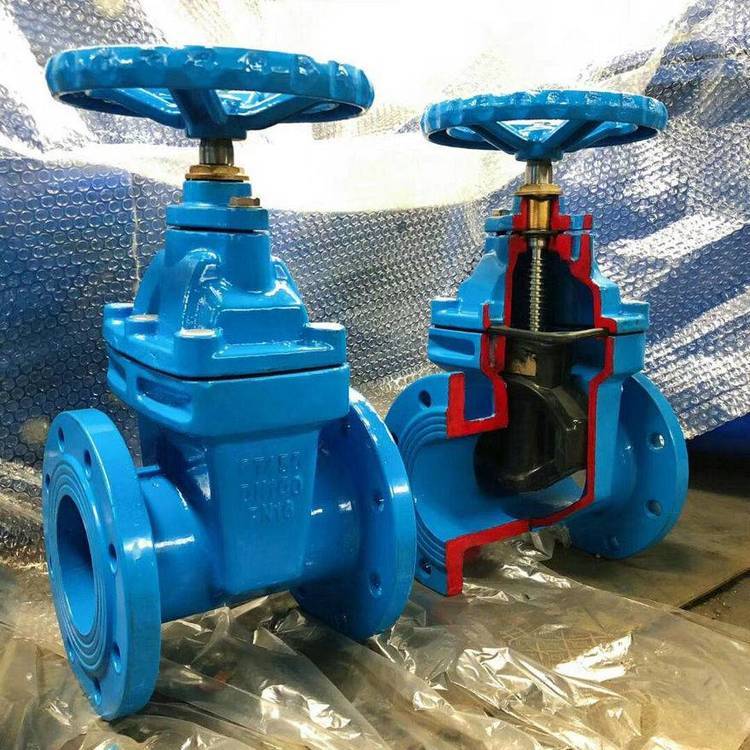

閥

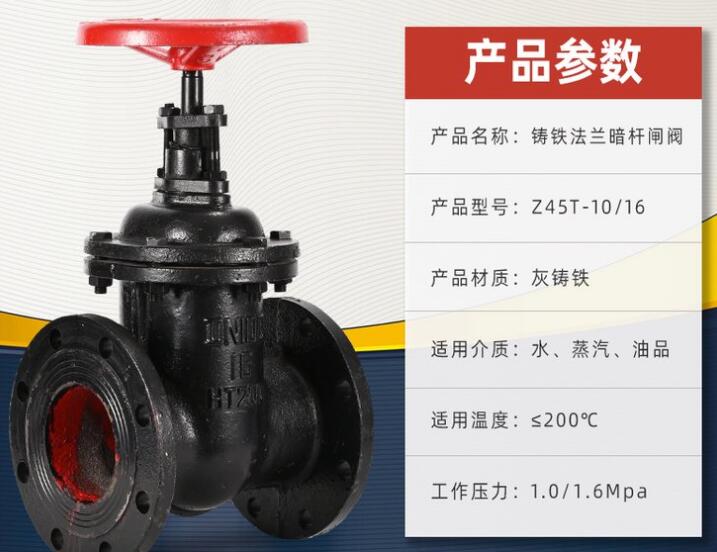

暗桿鑄鐵閘閥Z45T/W-10

型號：Z45T/W 壓力：1.0Mpa

口徑：DN40～1000mm 材質：鑄鐵

適用溫度：≤200℃ 適用介質：水、蒸汽、油品等

Z45T-10閘閥結構與特點：

1、Z45T-10閘閥是常用的截斷閥，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很

大，尤其適用于中、大口徑的管道。

2、Z45T-10閘閥楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。

廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作

啟閉用。

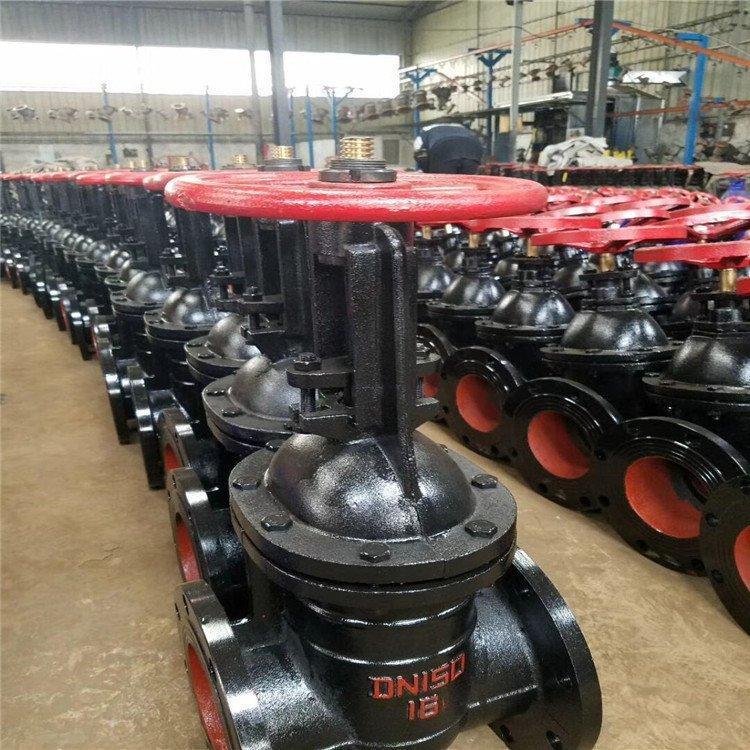

閥門



Z45T-10暗桿鑄鐵閘閥主要零件材料：








					型號





					閥體、閥蓋、閘板





					密封圈





					閥桿





					填料









					Z45H-10





					灰鑄鐵、鑄鋼



























































































					不銹鋼





					碳鋼、不銹鋼







					浸油石棉盤根











	Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸







				DN

				L

				D

				D1

				D2

				z×φd

				H





				50

				178

				165

				125

				102

				4×φ19

				285





				65

				190

				185

				145

				122

				4×φ19

				305





				80

				203

				200

				160

				138

				8×φ19

				330





				100

				229

				220

				180

				158

				8×φ19

				405





				125

				254

				250

				210

				188

				8×φ19

				460





				150

				267

				285

				240

				212

				8×φ23

				506





				200

				292

				340

				295

				268

				8×φ23

				610





				250

				330

				395

				350

				320

				12×φ23

				730





				300

				356

				445

				400

				370

				12×φ23

				950







電動閥



	一、我公司對產品質量實行三包，即：包質、包換、保修；



	二、合同簽訂后，保證保質、保量，按時交貨；



	三、本公司確保所提供閥門產品達到合同指標



	四、對于需方的技術咨詢，隨時給予解答；



	五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；

當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
