上海湖泉閥門集團有限公司對夾式止回閥‌是一種依靠介質本身流動而自動開閉的閥門，主要用于防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。它還可以用于向可能超壓的輔助系統補給管路中提供必要的壓力支持。對夾式止回閥因其結構長度短、體積小、重量輕、簡單緊湊、動作靈敏等優點，被廣泛應用到工程系統中。


對夾式止回閥的安裝需要注意以下幾點： 確保管道的布置使得對夾式止回閥的通流方向與流體實際流向相吻合。 若安裝在垂直管道中，應保證對夾式止回閥垂直放置；在水平管道中亦應如此。 對夾式止回閥與蝶閥之間應使用伸縮管，避免直接與其他類型的閥門相連。 防止在閥板的操作半徑內增設管接頭或障礙物。 避免在對夾式止回閥的前后位置安裝變徑管。 當在彎頭附近進行安裝時，需預留充足的空間。 若在泵的出口處安裝對夾式止回閥，應確保留有至少為閥門直徑六倍的空間，以保障蝶板能夠正常受到流體的作用。 對夾式止回閥主要分為升降式和旋啟式，其中旋啟式又分為單瓣旋啟式和雙瓣旋啟式。H71升降式止回閥由閥體、閥瓣、彈簧和定位板組成，有彈簧的加持，但閥瓣是單側導向的，最好安裝在垂直管路上，也可以用于水平管路。H76對夾雙瓣旋啟式止回閥的閥瓣由兩個半圓閥瓣組成，開啟時兩個閥瓣對折到一起，關閉時閥瓣形成一個整圓，比單瓣旋啟式止回閥關閉更迅速，通徑可達DN2000。

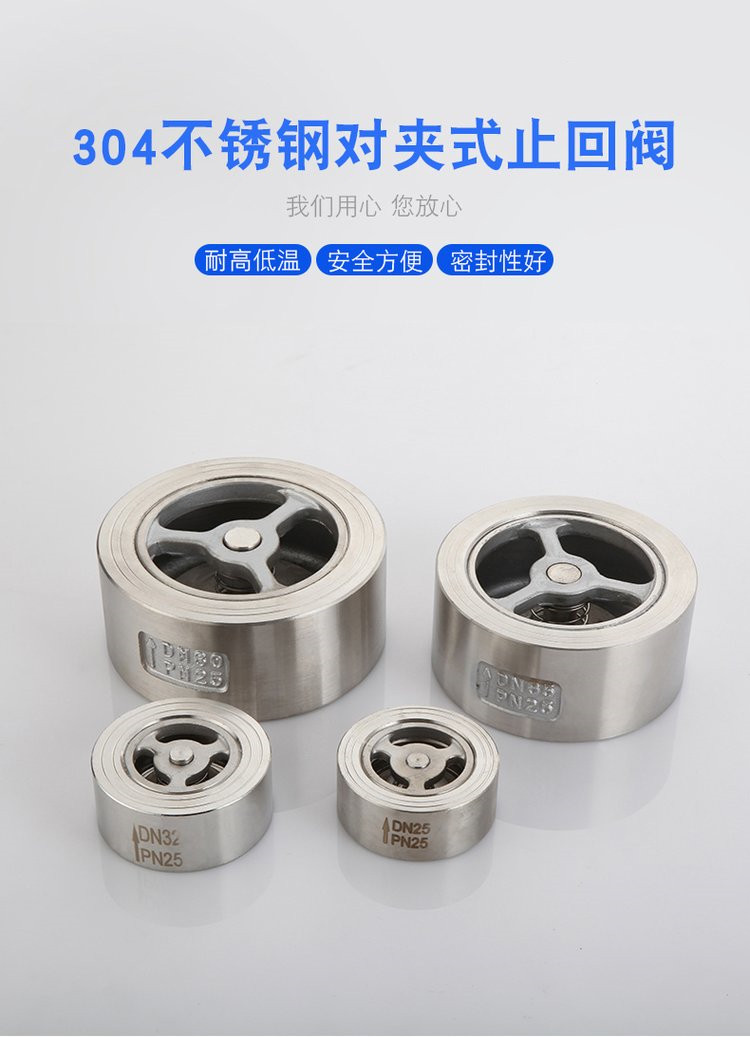

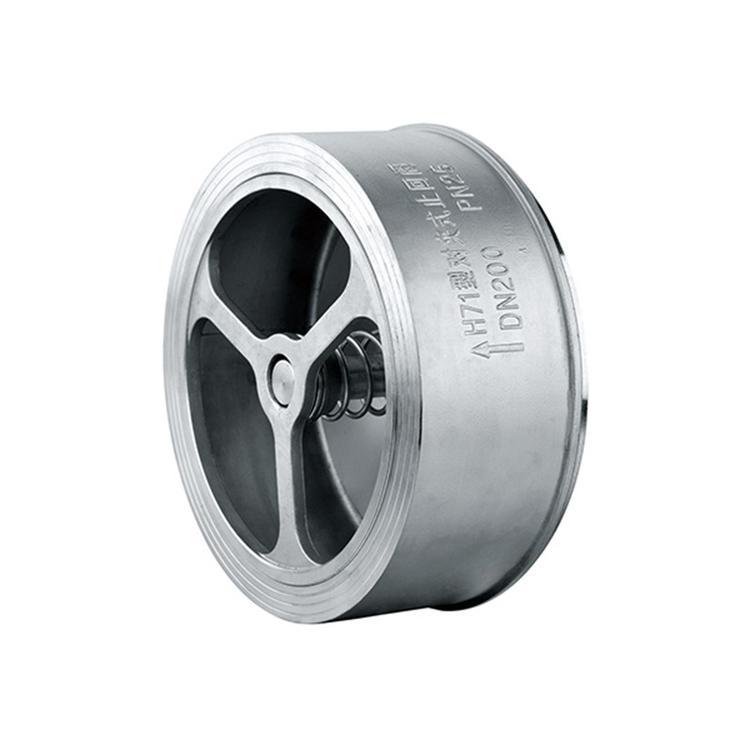

上海對夾式止回閥H71H-16P DN40是一種高性能的閥門產品，它具備多項優越特性，廣泛應用于工業系統中。作為一家知名的品牌廠家，上海對夾式止回閥H71H-16P DN40以其卓越的質量和可靠的性能，贏得了眾多用戶的信賴與好評。 首先，上海對夾式止回閥H71H-16P DN40采用技術和優質的材料制造而成。它具備強大的耐腐蝕性和耐高壓能力，能夠有效地防止介質逆流，確保系統安全穩定運行。同時，該閥門還具備良好的密封性能，能夠避免泄漏問題的發生，提高了系統的工作效率。 其次，上海對夾式止回閥H71H-16P DN40具有簡單、緊湊的結構設計，便于安裝和維護。采用對夾式連接方式，無需額外的密封材料，安裝過程簡便快捷。此外，該閥門結構緊湊，占用空間小，適用于安裝空間有限的場合。其簡單的維護方式也減少了用戶的維護成本和時間。


此外，上海對夾式止回閥H71H-16P DN40還具備良好的適應性和可靠性。它適用于多種介質，包括液體、氣體和蒸汽等，廣泛應用于石油、化工、電力、冶金等領域。無論是在高溫高壓還是低溫低壓的環境下，該閥門都能夠穩定可靠地工作，滿足不同工作條件下的需求。 綜上所述，作為上海的知名品牌廠家，上海對夾式止回閥H71H-16P DN40以其卓越的性能和可靠性成為用戶的首選。無論是在工業生產中，還是在安全防護中，該閥門都能夠發揮重要的作用。我們相信，在上海對夾式止回閥H71H-16P DN40品牌廠家的技術支持下，該閥門將繼續為各行業的發展和進步做出貢獻。

公稱壓力 PN MPa	公稱通徑 DN mm	尺寸						重量 (Kg)	配管法蘭(供參考)
		L	D	D2	D3	D4	D5		螺栓孔中心 圓直徑Dl	螺栓 數量	螺栓直徑d	螺栓 長度Ll
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.80	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9.0	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
