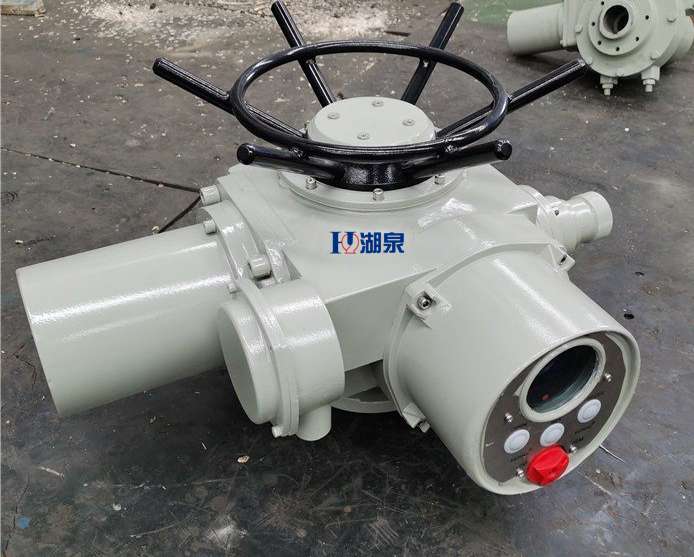

產品名稱：閥門電動裝置z20-18w(接線圖、原理圖)[ 2023-08-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、閥門電動裝置z20-18w產品介紹
上海湖泉閥門集團有限公司DZW20-18W多回轉執行器分為:常規戶外標準型、隔爆型、整體一體化型和調節型、智能非侵入式總線控制型等。DZW20-18W多回轉執行器設計標準: 2.1常規型閥門電動裝置的設計標準,完全按...電動裝置 Z20-18W:多回轉閥門電動頭(又稱為電動執行器、電動執行機構、閥門電裝),戶外型,需外配控制箱控制,輸出扭矩200N.m,輸出轉速18r/min,電壓380V.AC,電機功率0.37KW,防護等...轉矩Z型閥門電動裝置:雙向超行程保護功能:當執行機構輸出有效行程超過設定行程時,該功能起作用,LCD屏顯示開過載或關過載報警,同時有一對無源開關點與報警信號點閉合,提示現場操作...用于電力、冶金、石油、化工、造紙、污水處理等行業。

二、閥門電動裝置z20-18w產品特點

防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。

產品標識：為揚州大禹電力生產品牌。

輸出軸轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型

額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m

產品型式：多回轉電動裝置

型號示例：

1.Z30I-18W：多回轉電動裝置，輸出轉矩300N?m（30kgf?m），電站型接口，輸出轉速18r/min，轉圈數60，常規戶外型。

2.Z45T-24B：多回轉電動裝置，輸出轉矩450N?m（45kgf?m），推力型接口，輸出轉速24 r/min，轉圈數120，隔爆型。

3.Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf?m)，轉矩型接口，輸出轉速24 r/min，轉圈數240圈，整體調節型。

型號規格	公稱轉矩（N，m)	公稱推力（KN）	閥桿直徑	轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	182436	0.25.37	45
Z15	150	40	28	60	1::1	182436	0.37.55	50
Z20	200	100	40	60	1::1	1824	0.37.55	55
Z30	300	100	40	60	1::1	1824	0.55.75	58
Z45	450	150	48	120	1::1(20::1)	2436	1.11.5	110
Z60	600	150	48	120	1::1(20::1)	2436	1.52.2	120
Z90	900	200	60	120	1::1(25::1)	2436	2.23	139
Z120	1200	200	60	120	1::1(25::1)	2436	34	142
Z180	1800	325	70	150	22.5::1	1824	45.5	250
Z250	2500	325	70	150	22.5::1	1824	5.57.5	255
Z350	3500	700		150	20::1	1824	7.510	330
Z500	5000	700	80	150	20::1	1824	1015	350

注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)

注2：當產品提供四層計數器時，轉圈數為表1圈數*10

電機技術參數見表2

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
電流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6
