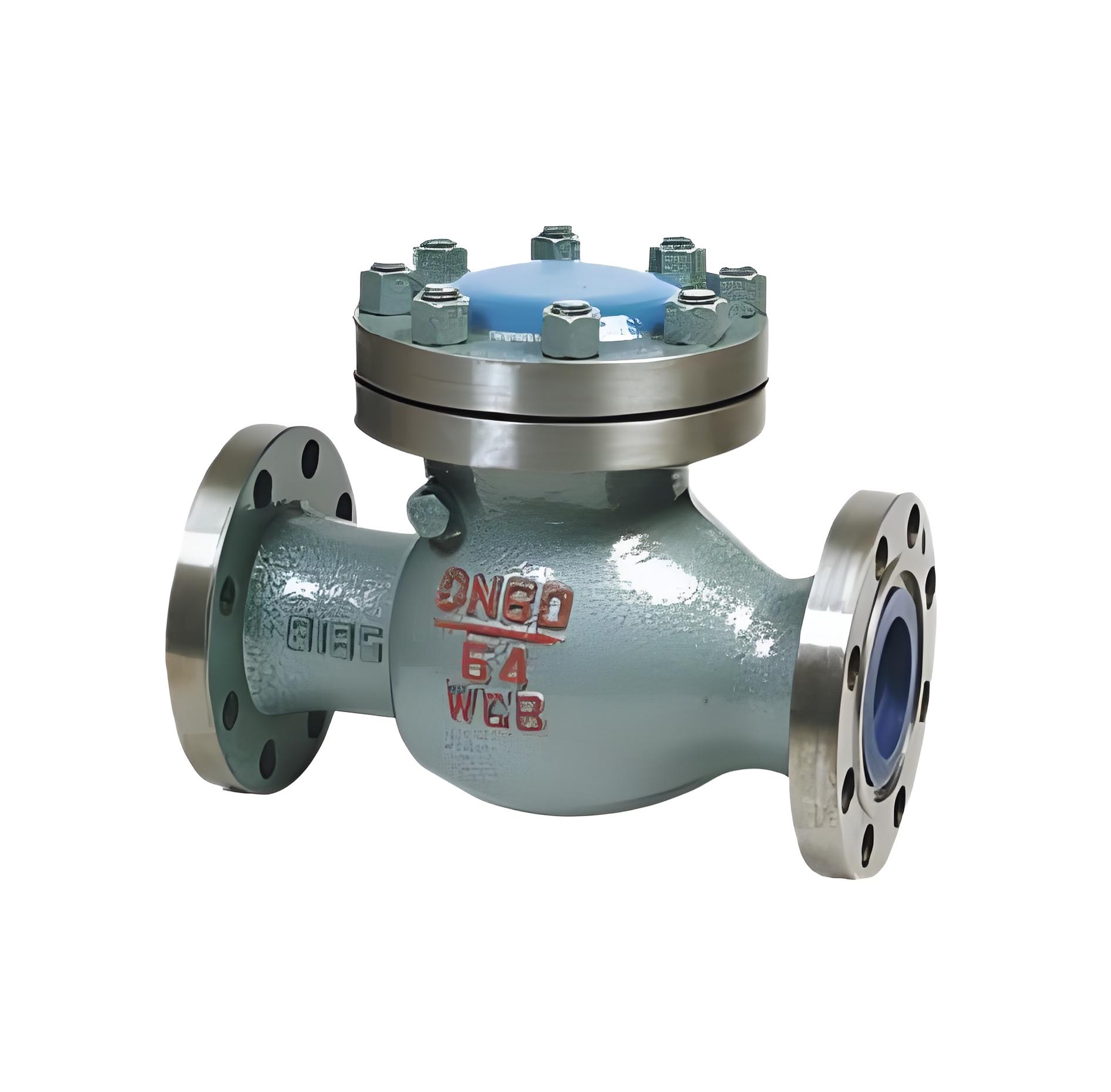

產品名稱：止回閥H44H-64 DN200mm防止介質在管道中倒流[ 2024-12-16 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、回閥H44H-64 DN200mm防止介質在管道中倒流介紹
H44H旋啟式止回閥是用于作全開和全關的啟閉件設備。該設備適用于壓力1.6~32MPa/2.0-42.0MPa，工作溫度-29~+550℃，適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

一、回閥H44H-64 DN200mm防止介質在管道中倒流選型

應確定響應的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找到給定流速下閥門全開時的閥門尺寸大??；

對于DN50mm以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥；

對于DN50mm以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥；

對于DN大于50mm、小于600mm的高中壓止回閥，宜選用旋啟式止回閥；

對于DN大于200mm、小于1200mm的中低壓止回閥，宜選用無磨損球形止回閥；

對于DN大于50mm、小于2000mm的低壓止回閥，伊選用蝶式止回閥和隔膜式止回閥；

對于要求關閉時水擊沖擊比較小或無水擊的管路，宜選用緩閉式旋啟止回閥和緩閉式蝶形止回閥。

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸	-	-	-	-	-	重量（Kg）
H44H/W	L	D	D1	D2	b	Z-d	D(國標/化工部標準)	H	Kg
H44H-16C H44W-16P H44W-16R	H44H-16C-DN40 L=200	145	110	88	20	4-18	150	4103	15.2
50	230	160	125	102	20	4-18	165	160	21.3
65	290	180	145	122	22	8-18	185	175	28.1
80	310	195	160	133	22	8-18	200	185	37.6
100	350	230	180	158	24	8-23	220	220	56.7
125	400	245	210	184	28	8-25	250	248	91
150	480	280	240	212	30	8-25	285	270	129
200	550	335	295	268	34	12-25	340	350	210
250	650	405	355	320	36	12-30	405	395	290
300	750	460	410	370	40	16-30	460	410	320
350	850	520	470	430	44	16-34	520	430	420
