產品名稱：D371X-10/16對夾蝶閥[ 2015-01-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、對夾蝶閥D371X-10/16產品簡介：
對夾蝶閥D371X-10/16適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。

二、對夾蝶閥D371X-10/16產品特點：
1.小巧輕便，容易拆裝及維修，并可任意位置上安裝
2.結構簡單，緊湊90°運轉啟閉迅速
3.操作扭矩小，省力輕巧
4.達到完全密封，氣體試驗泄漏為零
5.選擇不同零總件材質，可適用多種介質
6.流量特性趨于直線，調節性能好
7.啟閉試驗次數多達上萬次，壽命長
8.凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

三、對夾蝶閥D371X-10/16產品主要技術參數：

型號	公稱壓力［MPa］	試驗壓力［MPa］		適用溫度	適用介質
		殼體	密封
D371X-10	1.0	1.5	1.1	≤80℃	水、油品、污水、海水
D371X-16	1.6	2.4	1.76

四、對夾蝶閥D371X-10/16產品的主要零件材料：

型號	閥體	蝶板	閥桿	閥座密封圈
D371X-10	QT450，HT200	QT450,304	2Cr13	丁腈橡膠
D371-16

五、對夾蝶閥D371X-10/16產品外形尺寸：

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	L1	H	H1
50	43	135	160	230
65	46	135	170	250
80	46	135	180	275
100	52	160	205	310
125	56	160	210	330
150	56	240	220	360
200	60	240	260	420
250	68	280	290	500
300	78	320	325	570
350	78	320	360	640
400	102	320	400	700
450	114	320	450	770
500	127	320	500	870
600	154	400	655	1095
700	165	400	860	1425
800	190	400	895	1490

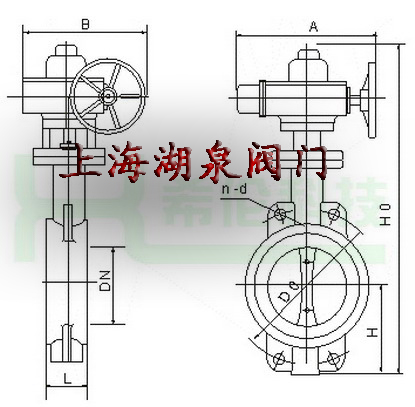

六、對夾蝶閥D371X-10/16產品結構圖：
