產品名稱：智能一體化電動截止閥[ 2015-12-10 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- 一、J941H-16C 智能一體化電動截止閥產品介紹
電動截止閥-J941H、J941Y、J941W系列電動截止閥符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSI B16.34要求，結構合理、密封可靠、性能良好、造型美觀。電動截止閥適用于公稱壓力1.6Mpa～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通管路介質。

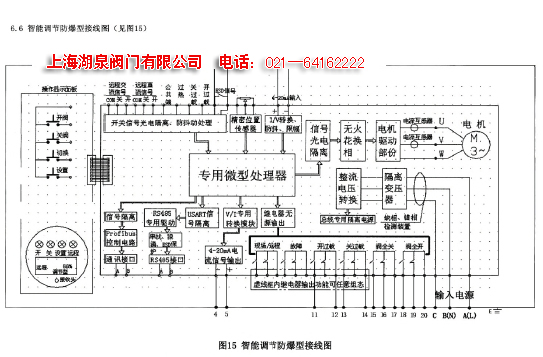

二、J941H-16C 智能一體化電動截止閥電氣控制原理圖
三、J941H-16C 智能一體化電動截止閥電動裝置說明
DZW多回轉閥門電動裝置，又稱為多回轉電動執行器、多回轉電動執行機構、多回轉電動裝置簡稱為Z型電裝，是閥門及類似設備實現開啟、關閉或調節控制的驅動設備。Z型電動執行器廣泛應用于電力、冶金、石油、化工、造紙、污水處理等行業。多回轉電動執行器適用于閘閥、截止閥、隔膜閥、柱塞閥、水閘門、節流閥等做多圈回轉的閥門及類似設備，如果加支架可以作為直行程電動執行器使用，可以用于啟閉機，如果加二級減速裝置，可以用于部分回轉類的閥門，如蝶閥、球閥等，再加支架，可以作為角行程電動執行器使用，如拍門，擋板門，風門等。
四、J941H-16C 智能一體化電動截止閥外形及連接尺寸
公稱
壓力通徑
DN主要外形尺寸及連接尺寸 重量
kgL D D1 D2 b-f f2 z-d H L1 L2 PN
1.6
MPa50 230 160 125 100 18-3 - 4-18 645 590 371 48 65 290 180 145 120 18-3 - 4-18 690 590 371 90 80 310 195 160 135 20-3 - 8-18 715 590 371 65 100 350 215 180 155 22-3 - 8-18 770 590 371 71 125 400 245 210 185 24-3 - 8-18 780 590 371 119 150 480 280 240 210 24-3 - 8-23 810 590 371 210 200 600 335 295 265 26-3 - 12-23 967 810 515 320 250 650 405 355 320 30-3 - 12-23 1143 810 515 550 300 750 460 410 375 30-3 - 12-23 1292 830 540 785 PN 2.5
MPa50 230 160 125 100 20-3 - 4-18 645 590 370 50 65 290 180 145 125 22-3 - 8-18 690 590 371 62 80 310 195 160 145 22-3 - 8-18 715 590 371 67 100 350 230 190 160 24-3 - 8-23 770 590 371 73 125 400 270 220 188 28-3 - 8-15 780 590 371 127 150 480 300 250 218 30-3 - 8-15 875 810 515 215 200 600 360 310 278 34-3 - 12-25 967 810 515 322 250 650 425 370 332 36-3 - 12-30 1153 830 540 585 300 750 485 430 390 40-4 - 12-30 1292 830 540 795 PN 4.0
MPa50 230 160 125 100 20-3 4 4-18 645 590 371 61 65 290 180 145 125 22-3 4 8-18 690 590 371 75 80 310 195 160 145 22-3 4 8-18 715 590 371 84 100 350 230 190 160 24-3 4.5 8-23 770 590 371 101 125 400 270 220 188 28-3 4.5 8-25 782 810 371 207 150 480 300 250 218 30-3 4.5 8-25 875 810 515 226 200 600 375 320 282 38-3 4.5 12-30 1160 810 540 399
